1、新建好PCB文件后，接下來需要導入結構工程師提供的結構圖文件，一般為dxf格式，用于作PCB的Outline（板框）；

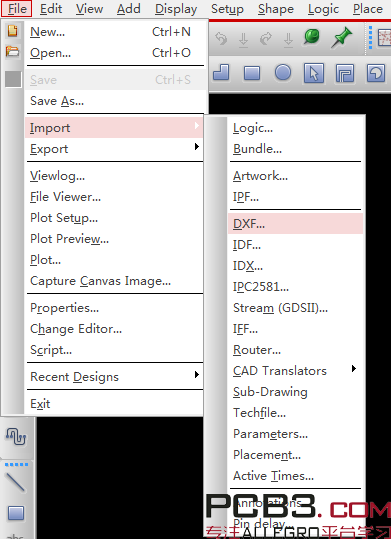

2、菜單File-Import-DXF，如下圖：

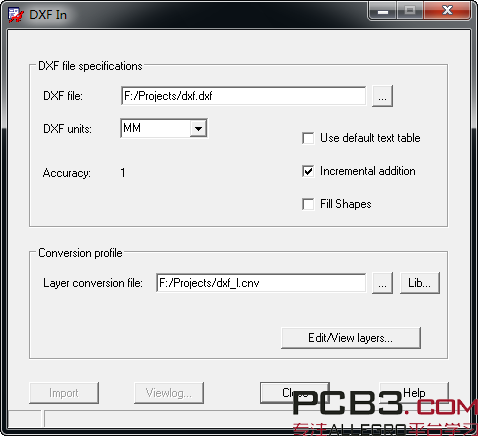

3、界面如下，需要設置正確的單位及Subclass：
說明：
1、一般DXF文件名不要有中文字符；
2、格式單位（DXF units）一欄一般選擇“MM”；結構工程師用公制單位居多；
3、導入DXF file后，Layer conversion file欄會自動填上相關信息；

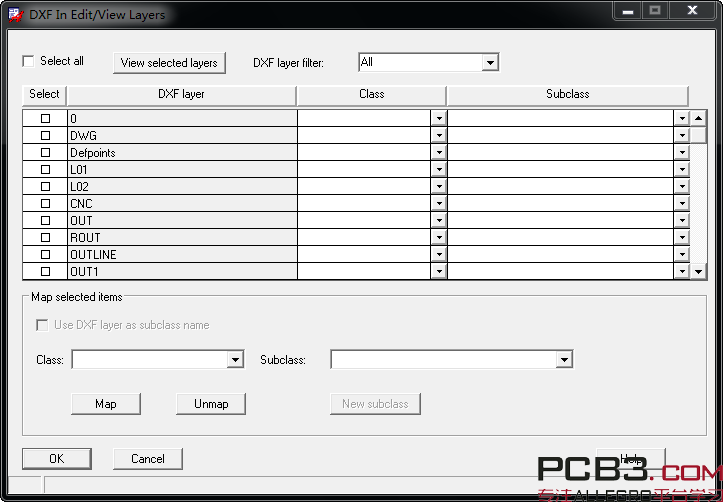

4、單擊“Edit/View layers”選項，界面如下：
在這里我們需要做的就是，將DXF格式文件中的圖層映射到Allegro PCB Editor中的Subclass中；
個人建議做法：選擇所有的DXF layer圖層，統一映射到某個名稱的Subclass層；不建議直接映射到BOARD GEOMETRY/OUTLINE，因?yàn)楹笃诮Y(jié)構圖變化的話，調整圖層不方便；如果結構圖調整次數過多的話，還容易造成誤選擇；
建議新建一個Subclass，如BOARD GEOMETRY/DXF_0401，如果后期結構圖調整，按照日期再新建一個Subclass即可，方便而且不易出錯；

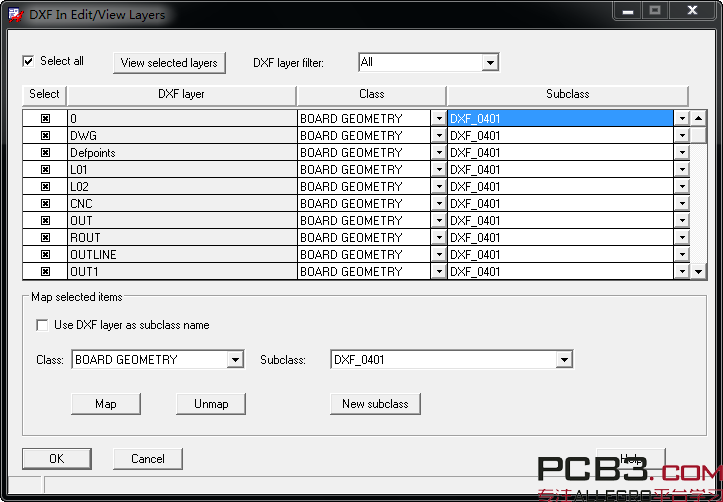

根據以上所說，設置如下圖：
單擊OK即可。

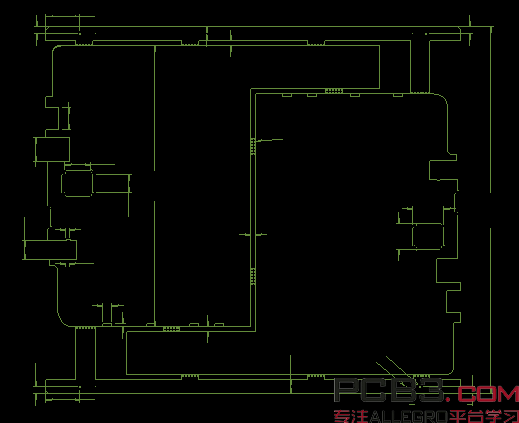

5、繼續單擊Import，則導入結構圖文件：
6、至此，結構圖導入完畢；將此圖形復制一份，把需要的輪廓Change到BOARD GEOMETRY/OUTLINE中即可。
7、板框確定后，就可以繼續后面的導入網絡表、器件布局等相關流程。
說明：提供的DXF文件中，板框輪廓需要是完全閉合的，這樣導入到Allegro后就是Shape屬性，方便后期操作。
