下面以一款DC/DC開關電源IC為例；

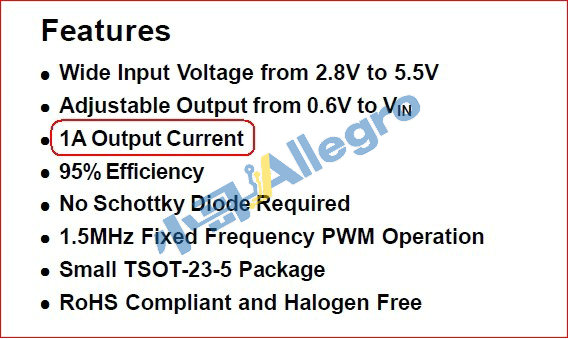

開始布局前先看下IC的特性說明，圖1：
圖1

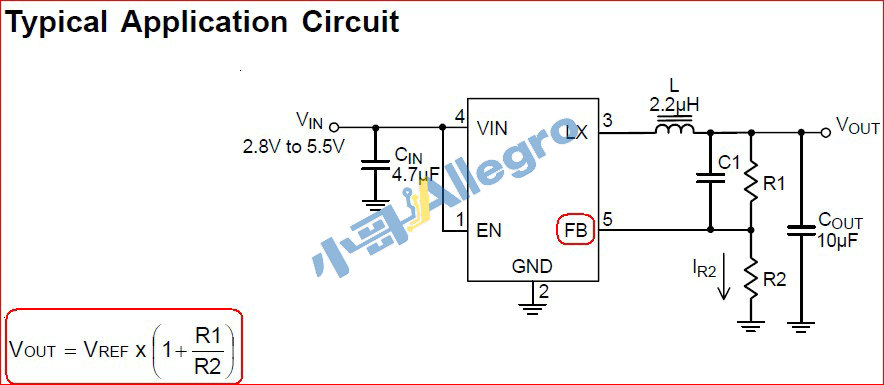

注意其中關于輸出電流值的說明，這里最大輸出電流為1A，設計的時候過孔的數目是根據電流大小來決定的。看下該IC的典型電路和管腳分配，如圖2：
圖2
圖2左下角為分壓電路計算公式，能很容易根據反饋電壓計算出輸出電壓。然后看下datasheet中關于管腳的說明和注意要點，如圖3：
圖3
1pin為使能腳；2pin為地腳；
3pin為電源輸出腳；
4pin為電源輸入腳；
5pin為反饋腳，提供反饋電壓；

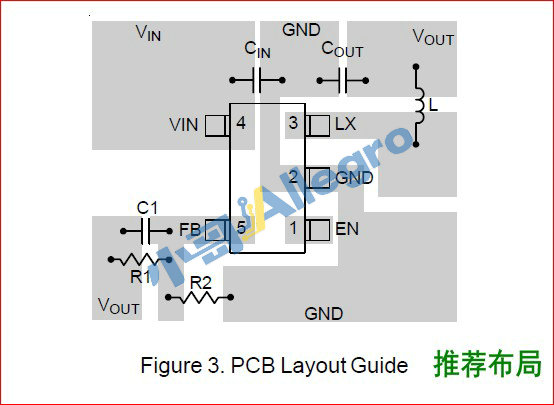

最重要的一步，要仔細查看datasheet中是否提供了布局指導，如圖4：
圖4

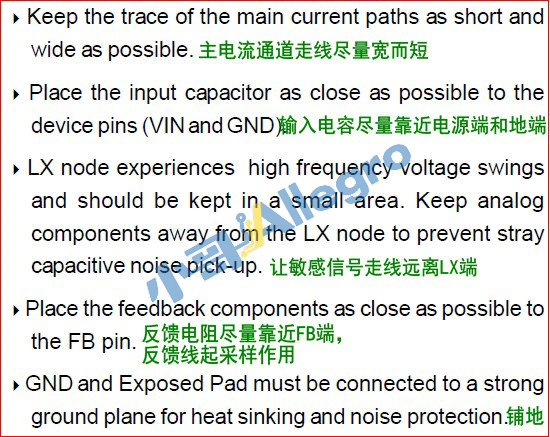

Layout Guide為設計者提供一個參考布局，是經過官方驗證過的。實際上，通過一些layout guide能總結出一些電源設計中需要注意的要點，如圖5：
圖5

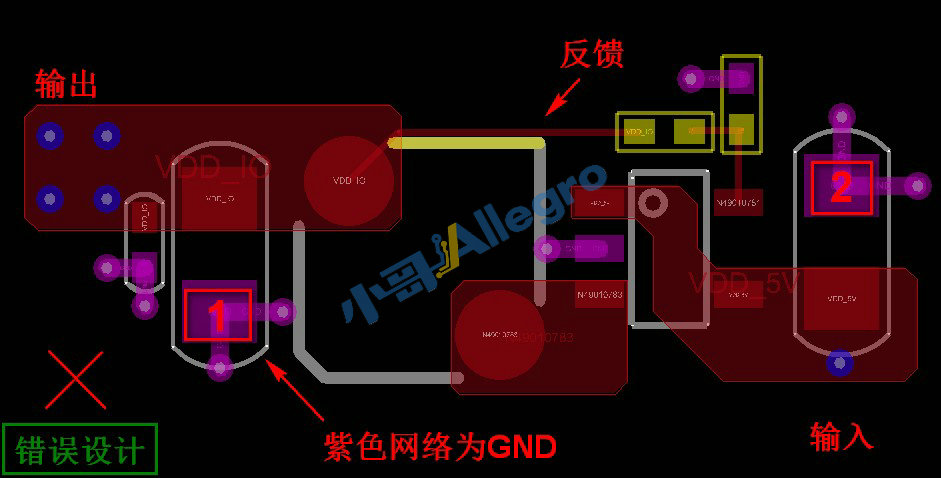

這些要點放在別的電源IC布局上，也是適用的，要記住。下面看下圖6中存在的的問題：
圖6
圖6中標示了輸入、輸出，以及反饋；圖6中設計包含以下問題需要改善：
1、輸入處電流過孔數目不夠，且最好打在電容右側；
2、反饋線太細，建議走15mil粗線，連到輸出端最后一個電容，不要直接連在電感；
3、1腳為使能腳，不需要鋪銅；
4、0402小電容建議十字花連接；
5、輸入輸出回路太大，可以改變布局讓其共地，縮小環路面積；

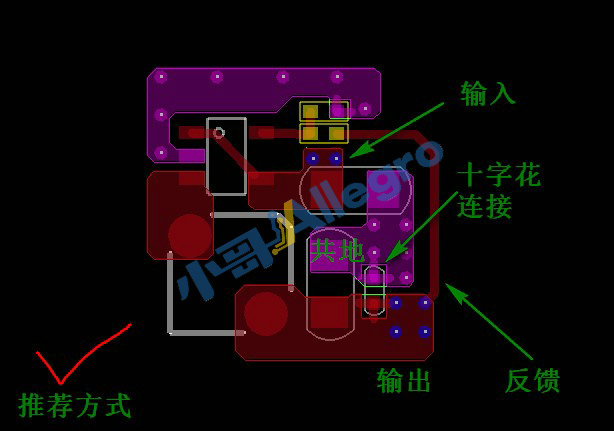

經過改善后的布局如下，如圖7：
圖7
以后類似的電源模塊設計，可以參考圖7中的方式。
